Abbiamo effettuato una consulenza per una falegnameria per creare l'infrastruttura informativa per i processi di produzione delle commesse della sua clientela.
Il lavoro si articola su più sezioni dell'azienda:
- ufficio
- produzione
- magazzino
Per la sezione ufficio abbiamo progettato e realizzato dei programmi informatici per acquisire le informazioni attinenti alle commesse dei clienti, specialmente le commesse giornaliere.
Ogni commessa è composta da pezzi che devono essere tagliati e sagomati secondo le specifiche fornite dal committente. Il nostro programma prende gli ordini indicati nella commessa e li trasforma in file di programmazione per i macchinari di taglio e sagomatura.
Ad ogni elemento della commessa verrà assegnata una etichetta di identificazione che viene stampata al momento del taglio del pezzo.
Per la sezione produzione abbiamo un programma che fornisce le dimensioni del pezzo alla sezionatrice e le istruzioni per la sagomatura all'impianto del pantografo.
Vengono inviate le informazioni sulle dimensioni del pezzo anche agli impianti di magazzino temporaneo, della bordatrice e della taglierina che fornirà l'imballo finale per il pezzo.
Per il magazzino al momento della consegna della commessa al cliente dall'ufficio il nostro programma di fatturazione permetterà di emettere il documento di trasporto (DDT) da consegnare al corriere per la consegna.
Inoltre, l'ufficio a fine mese emetterà la fattura delle commesse consegnate nel mese corrente, comprende anche la trasmissione della fattura elettronica verso l'Agenzia delle Entrate.
Nella sezione produzione sono presenti dei lettori di codici a barre che leggendo l'etichetta applicata ai singoli pezzi permette ai nostri programmi di attivare nei diversi impianti il percorso di lavorazione appropriato per quel pezzo.
Per esempio, dopo la sezionatrice il lettore di codici a barre permette di indirizzare il pezzo verso il magazzino temporaneo del pantografo oppure verso il magazzino temporaneo della bordatrice.
Ce n'è un altro all'ingresso del pantografo che attiva il programma di sagomatura associato al pezzo.
All'ingresso della taglierina del cartone di imballo il barcode permette di indicare le dimensioni corrette del cartone da tagliare.

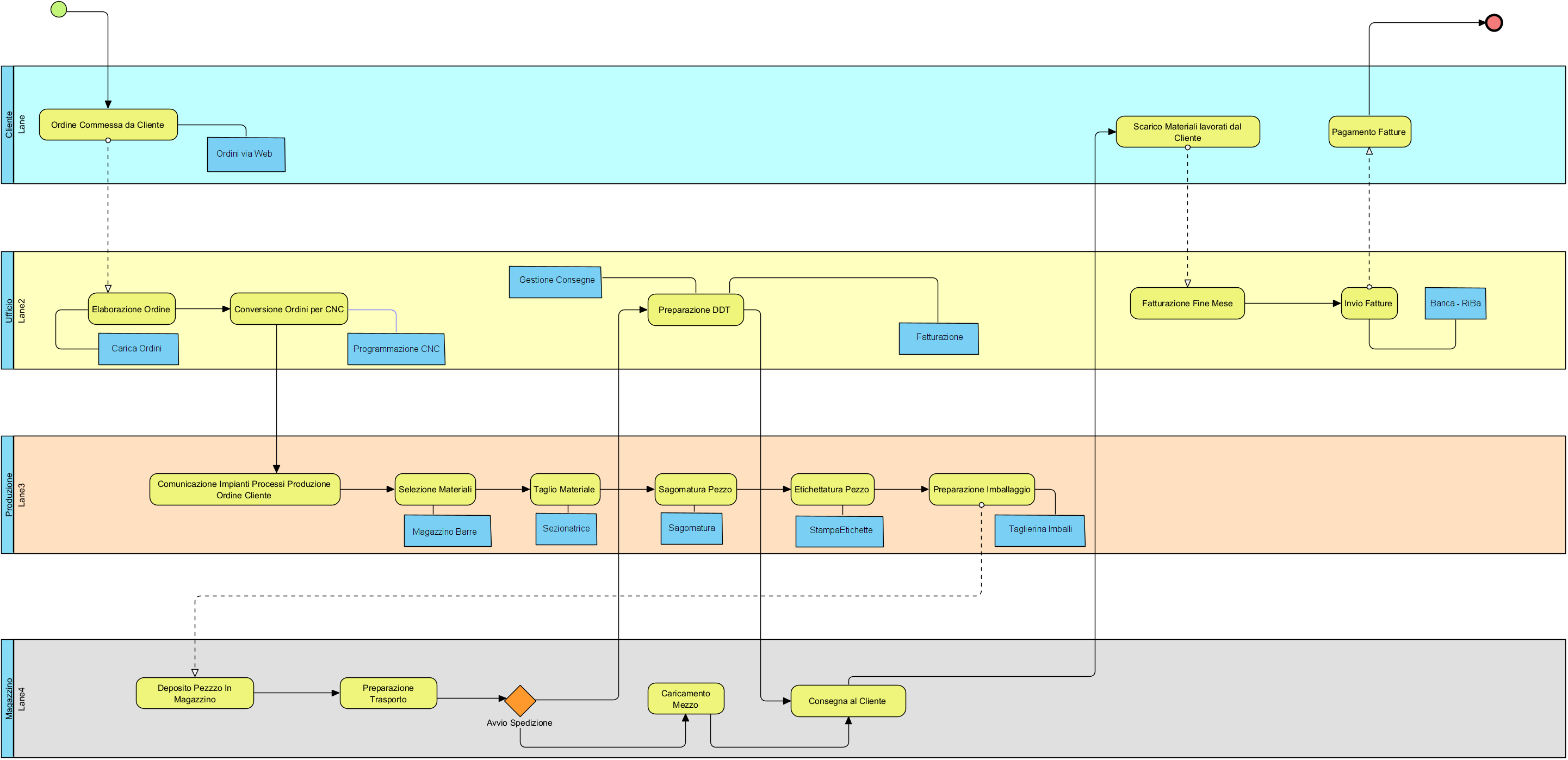

Diagramma dei processi produttivi della falegnameria

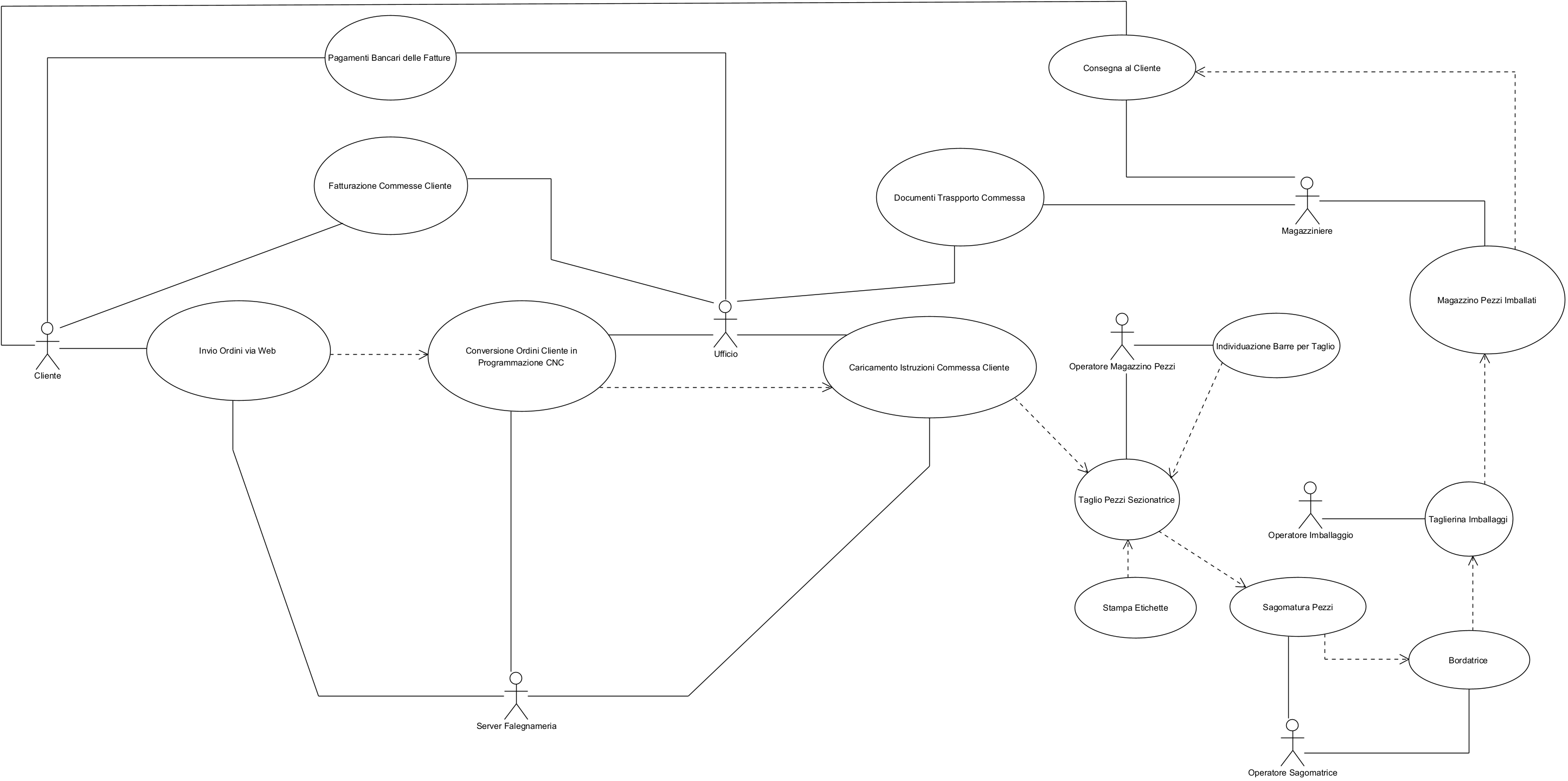

Diagramma dei casi d'uso del sistema informativo progettato

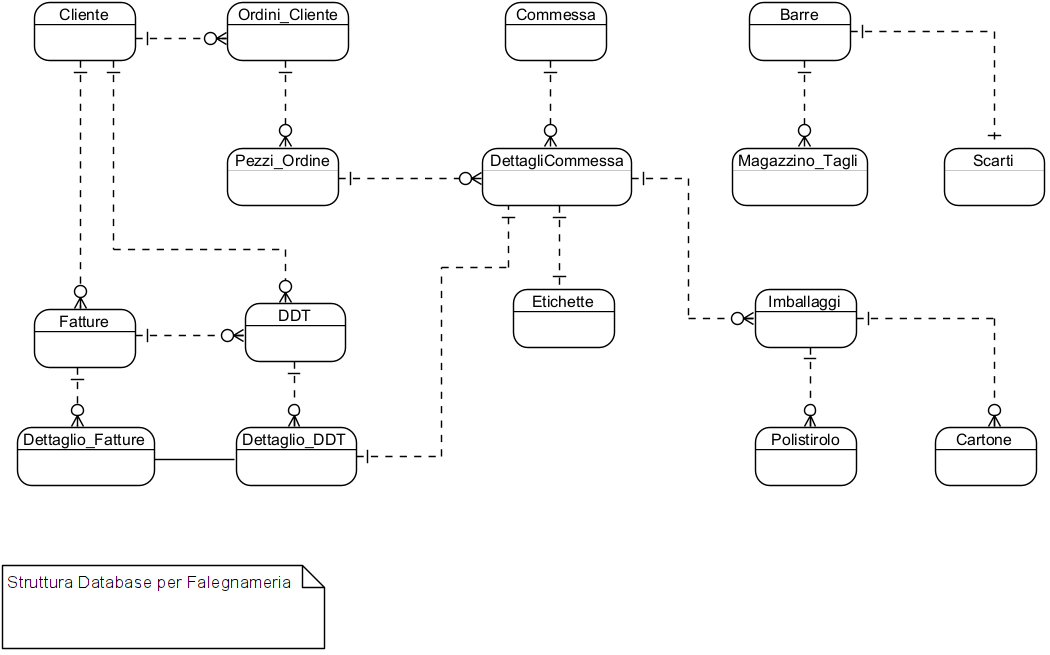

Struttura schematica del database del progetto

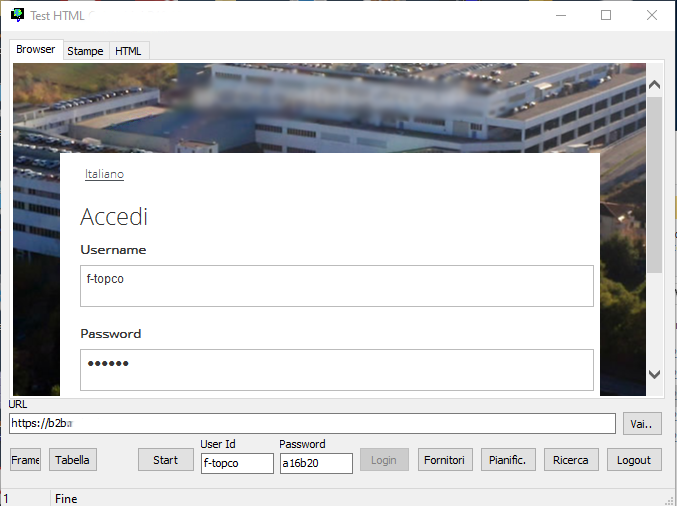

[Ordini via Web] Programma automatico di ricezioni ordini per le commesse del cliente
[Carica Ordini] Programma per l'elaborazione delle commesse del cliente e generazione dei flussi informativi per gli impianti di produzione
Tabelle di traduzione delle istruzioni del cliente in comandi per gli impianti di produzione (primo cliente)
Tabelle di traduzione delle istruzioni del cliente in comandi per gli impianti di produzione (secondo cliente)

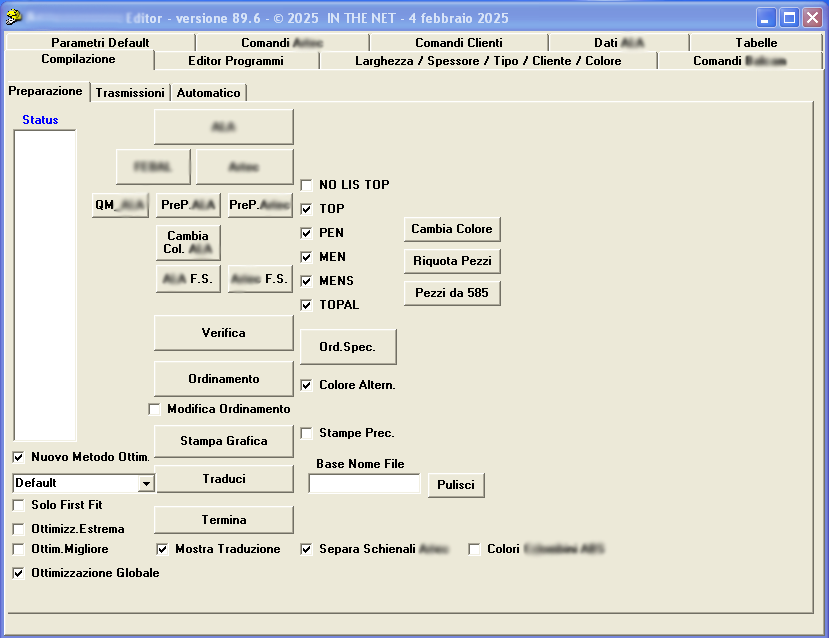

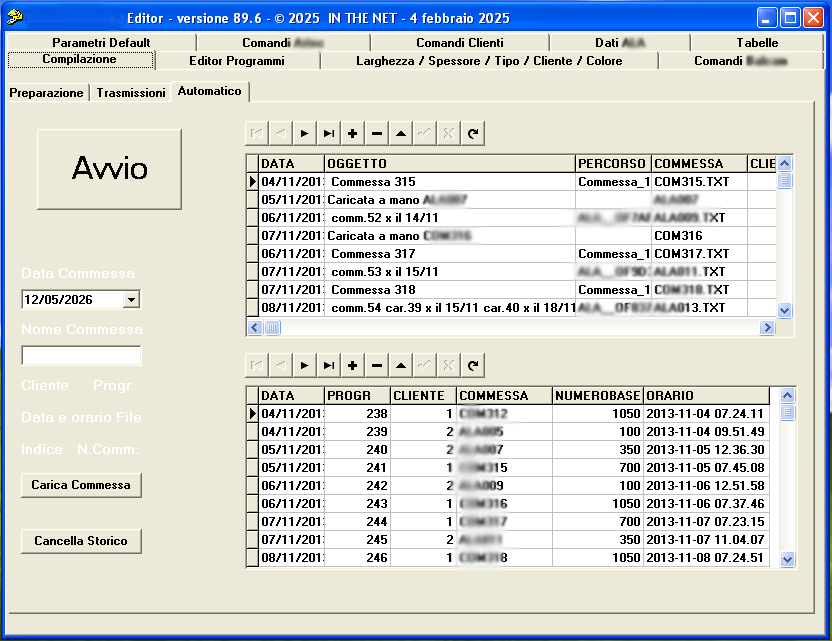

Preparazione e trasmissione dei dati di produzione agli impianti

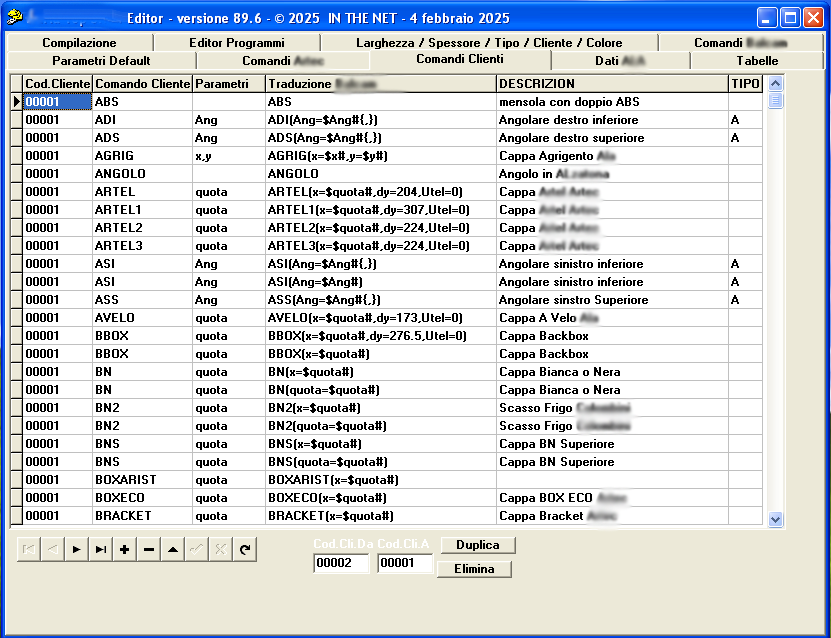

Elenco delle singole istruzioni per il pantografo, distinta per cliente (personalizzazione dei parametri in base alle esigenze del cliente)

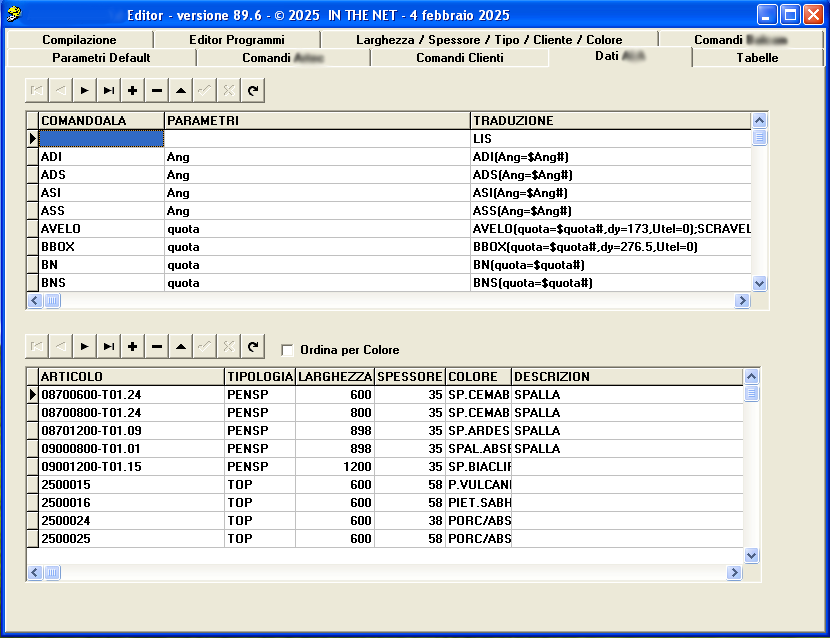

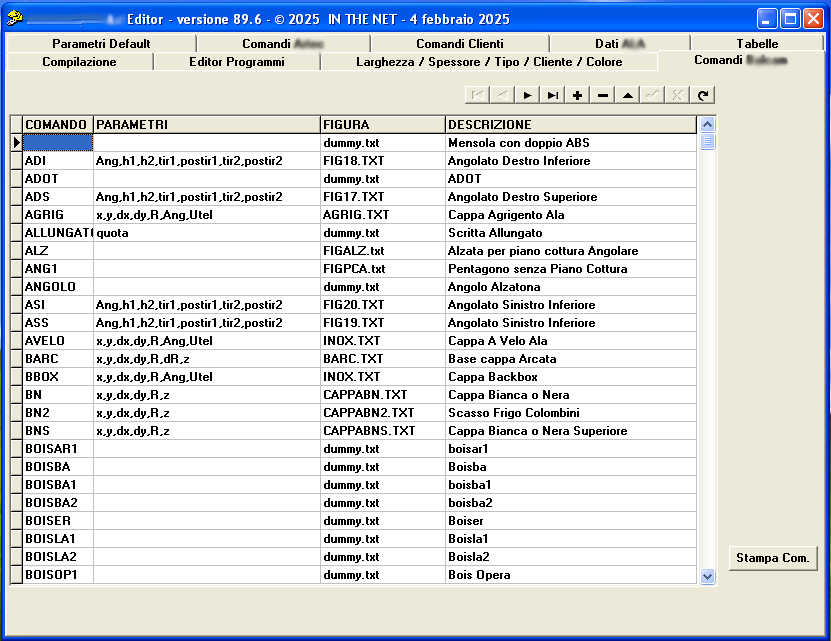

Elenco dei comandi del pantografo con i loro parametri

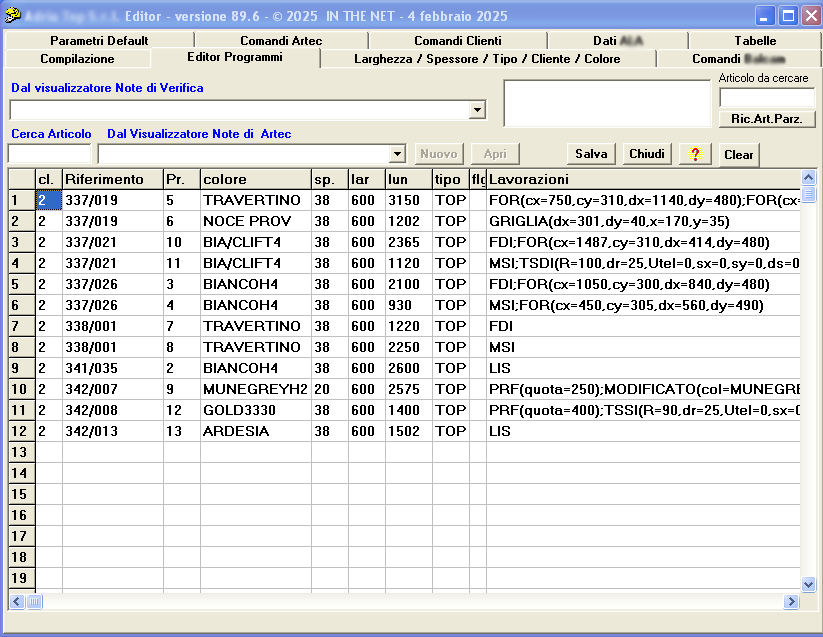

Sezione di editing della commessa del cliente per eventuali correzioni alle istruzioni per gli impianti di produzione

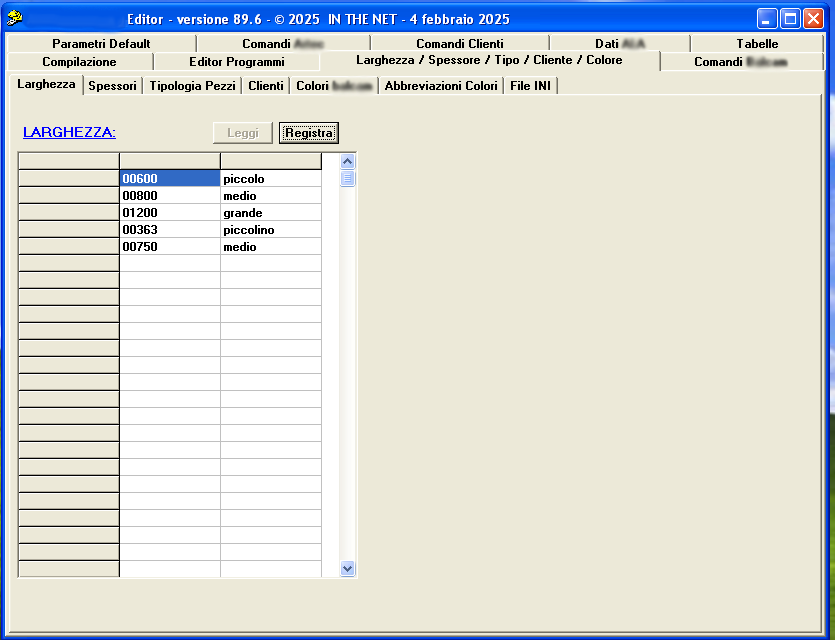

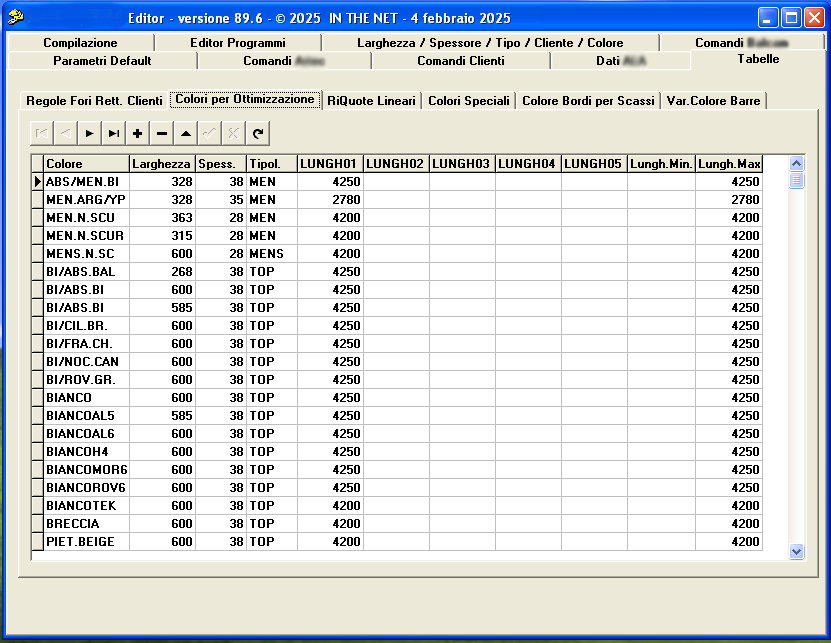

Tabelle dei parametri

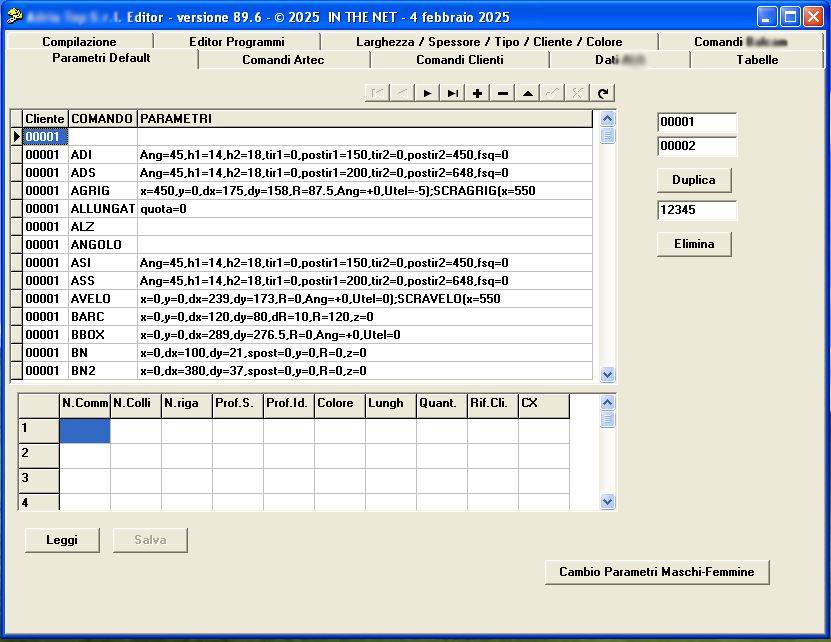

Parametrizzazione standard delle istruzioni per il pantografo

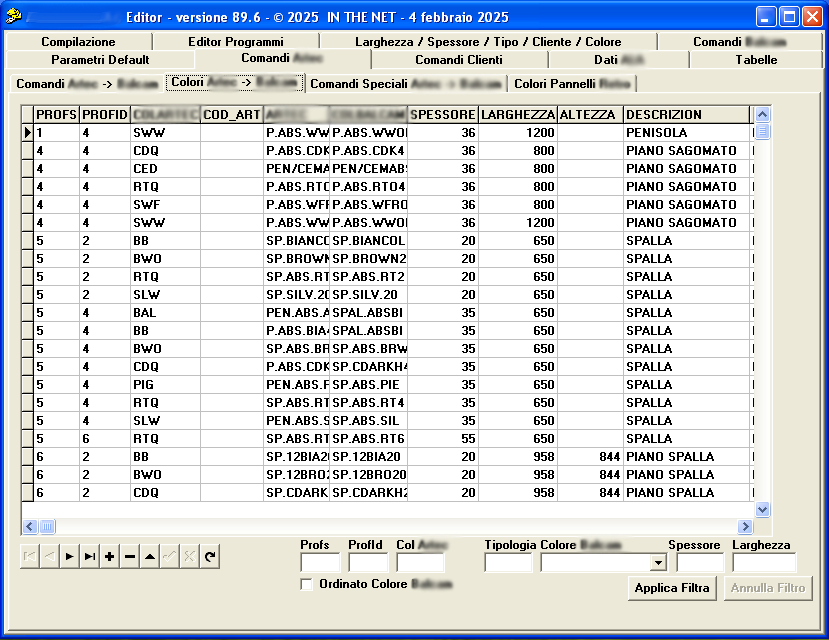

Tabelle di descrizione degli elementi gestiti dalla falegnameria

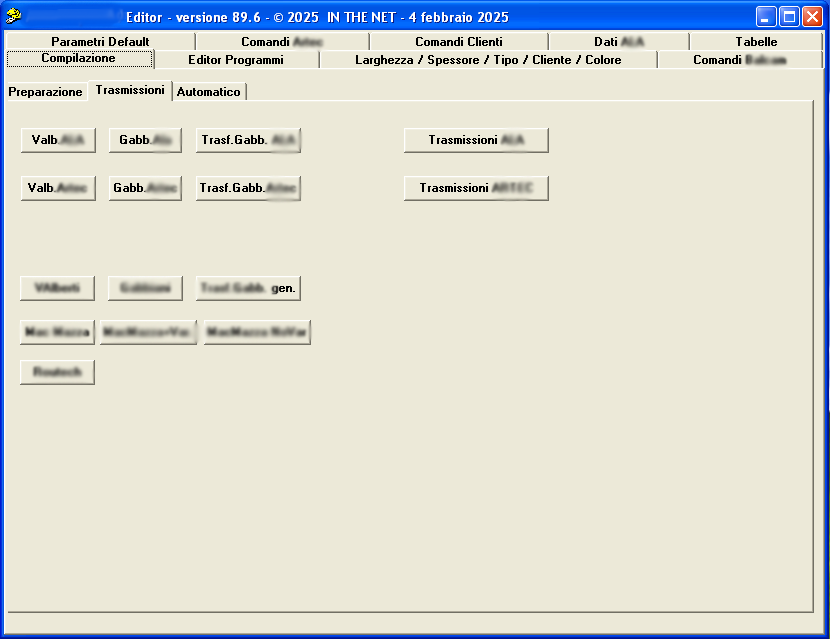

Trasmissione delle istruzioni agli impianti sezionatrice e magazzino per la commessa del cliente

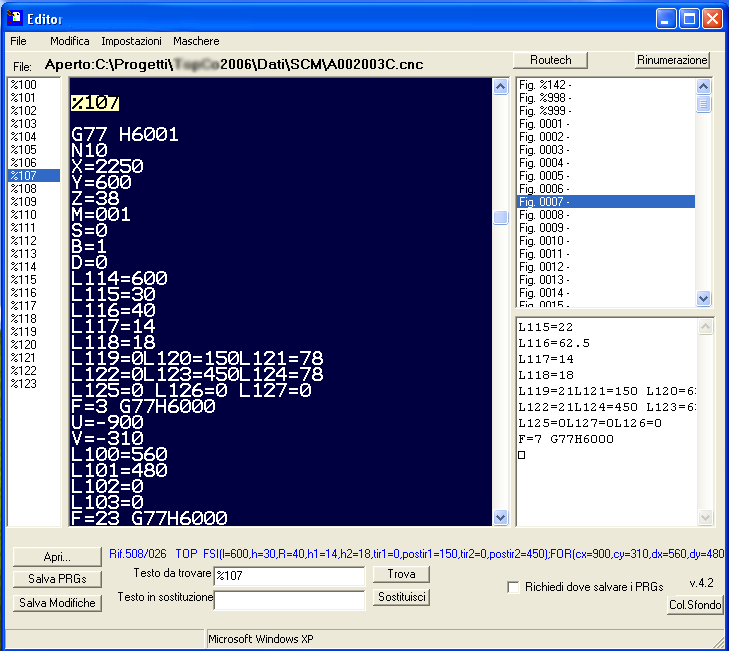

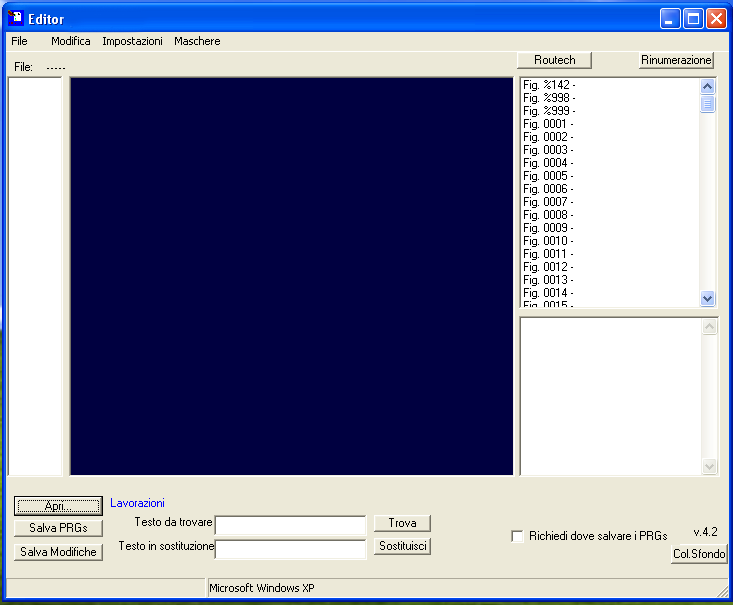

[Programmazione CNC] Editor per la modifica delle istruzioni per il pantografo associati al singolo pezzo
Esempio di un programma CNC per la sagomatura di un pezzo

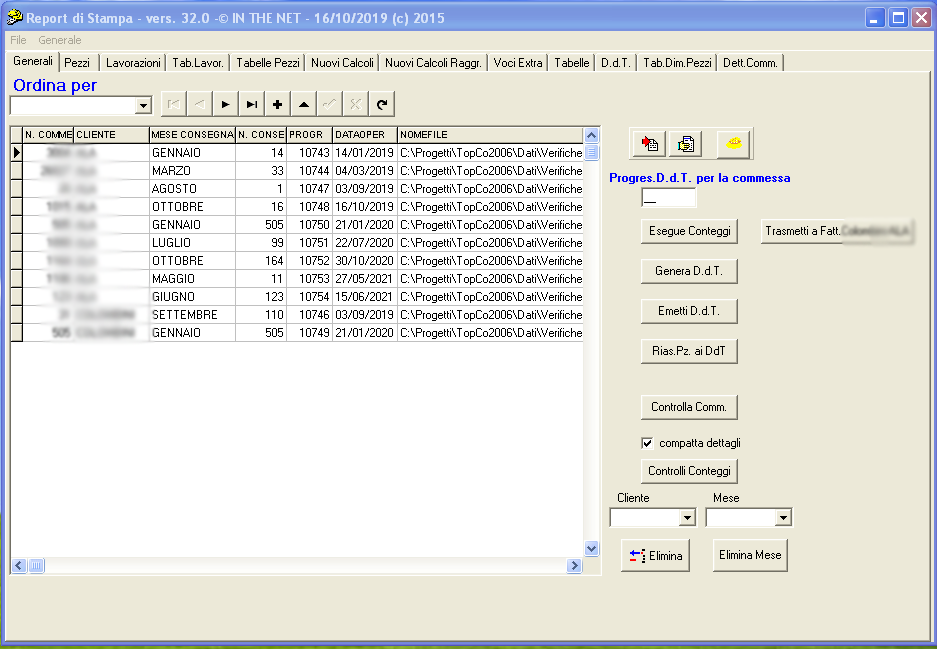

[Consegne] Programma per i conteggi operativi delle commesse in fase di consegna. Vengono conteggiati gli elementi da fatturare per singolo pezzo

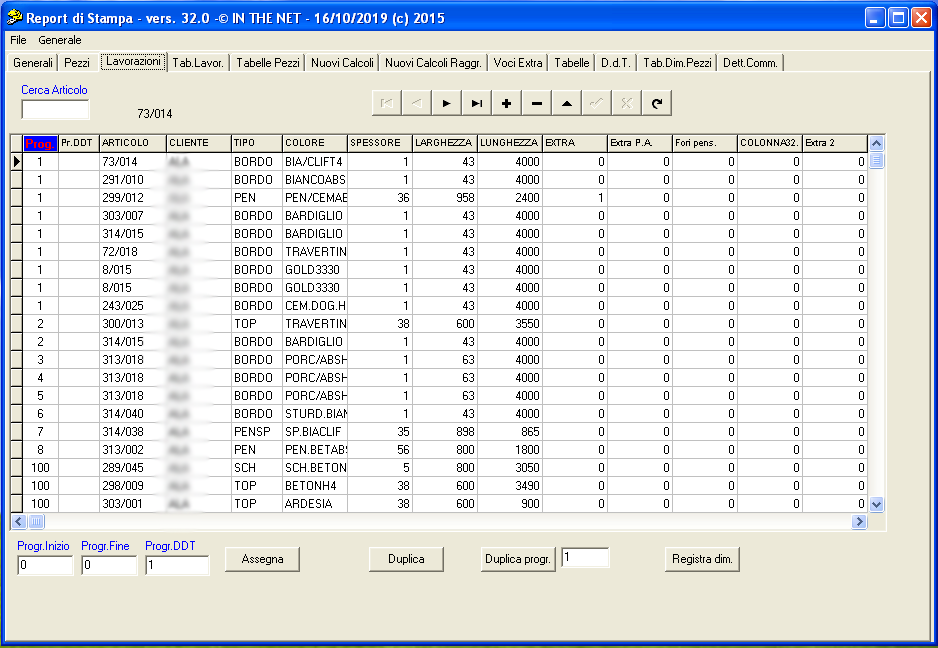

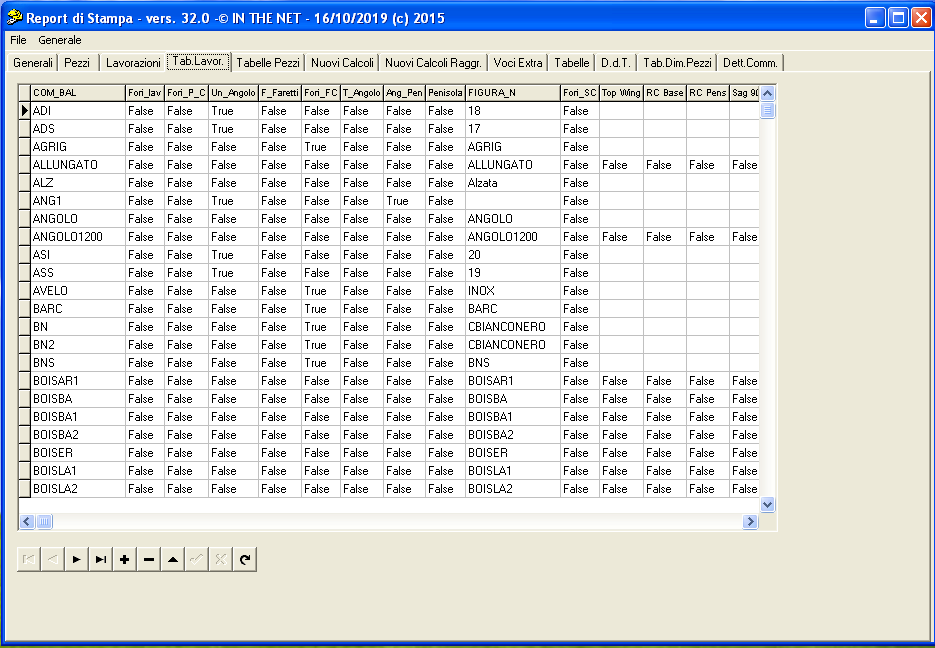

Dettagli delle lavorazioni sui pezzi delle singole commesse e relativi conteggi

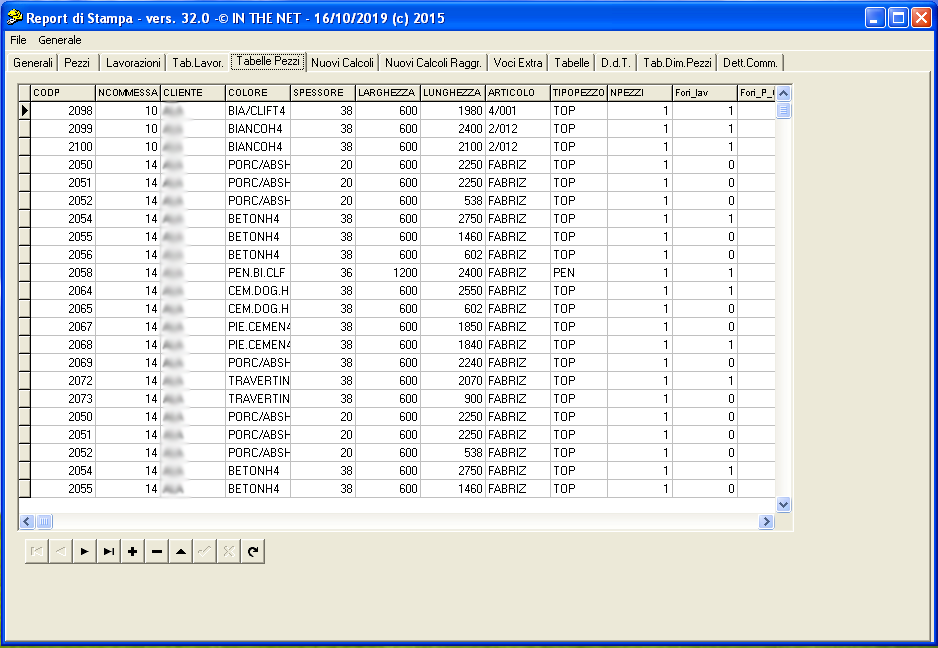

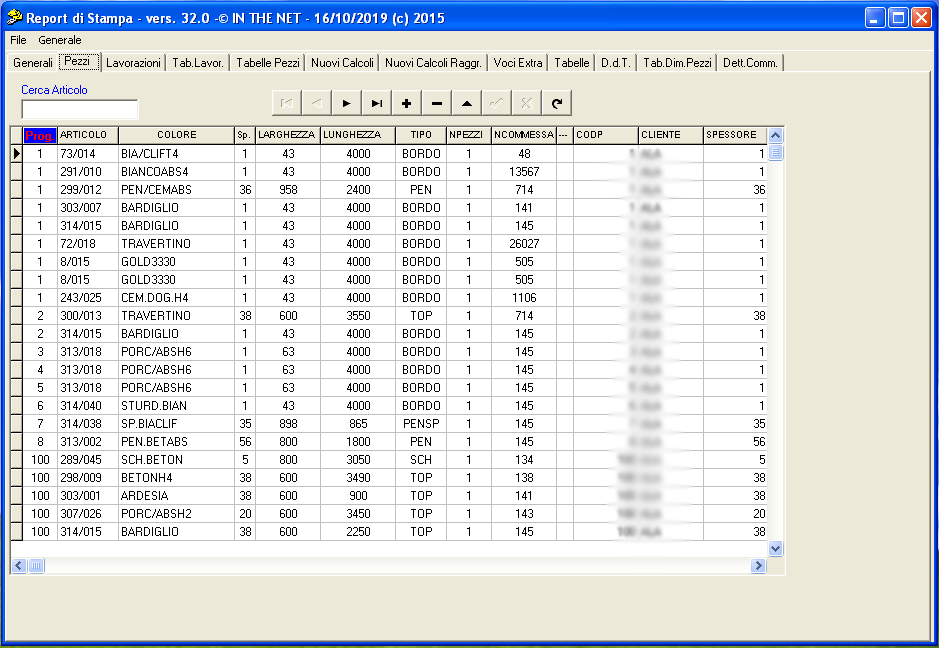

Dettaglio dei pezzi delle singole commesse e relativi conteggi

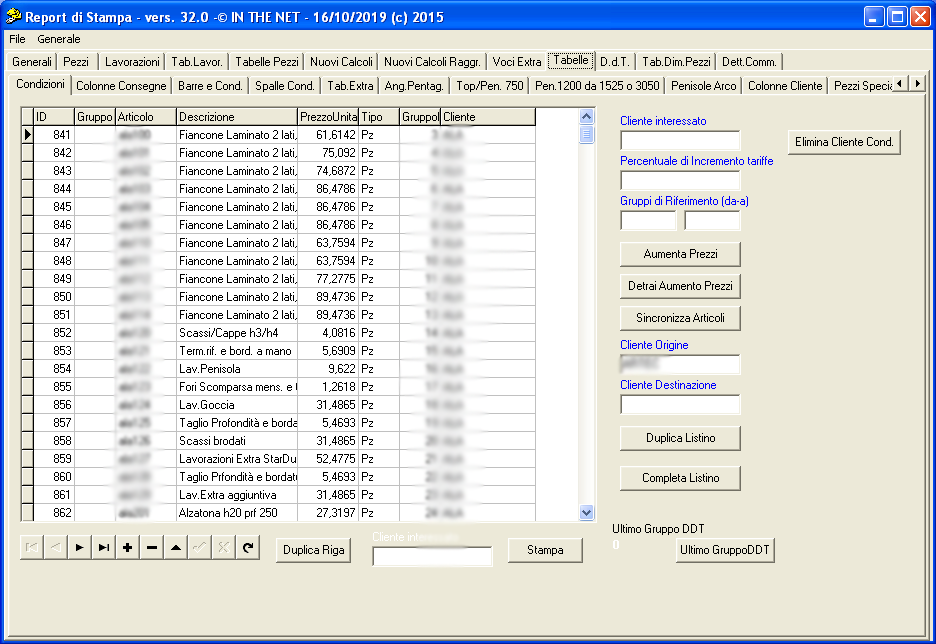

Tabelle di descrizione degli elementi usati dal programma consegne
Schema di supporto per i conteggi
Elenco di tutti i pezzi prodotti

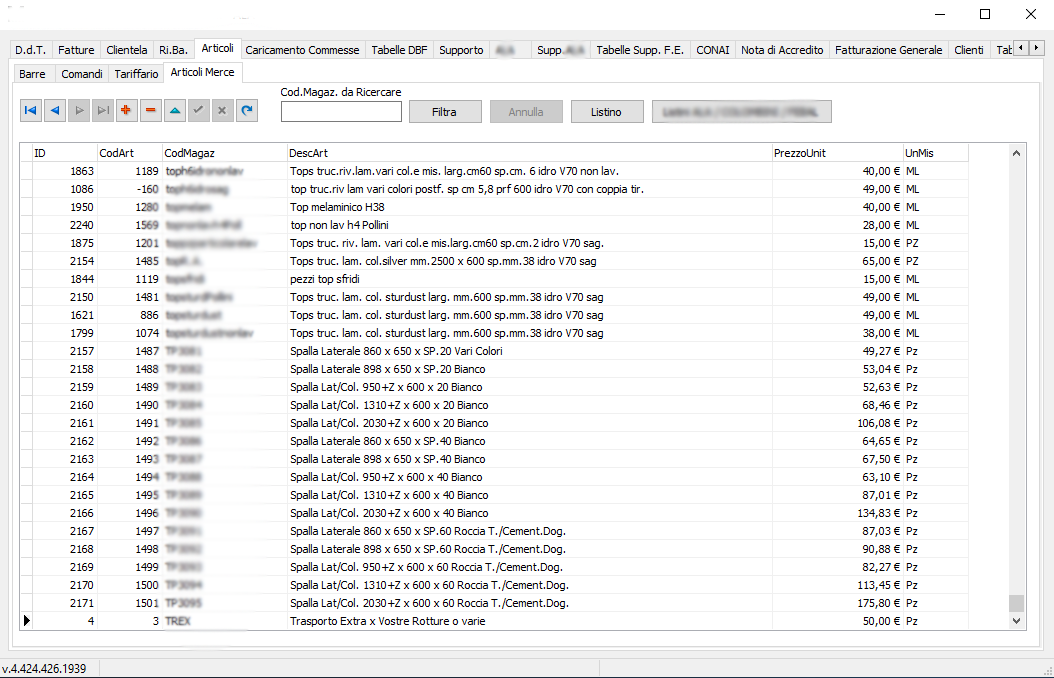

[Fatturazione] Articoli per la procedura di fatturazione (sia per DDT che per fatture)

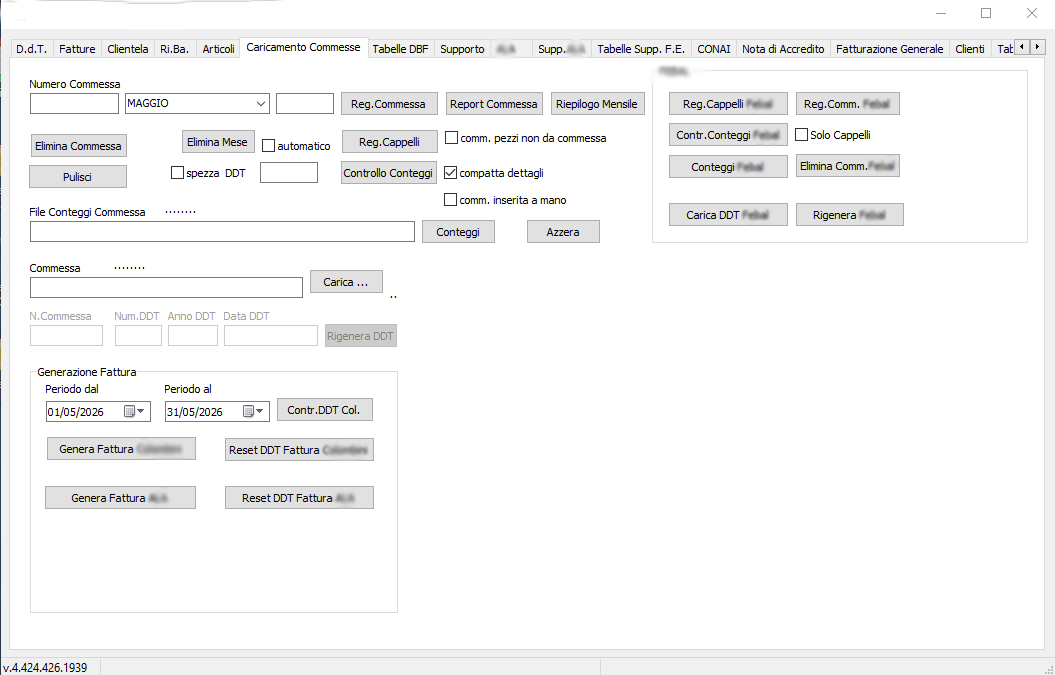

Caricamento automatico dei dati di produzione della commessa del singolo cliente

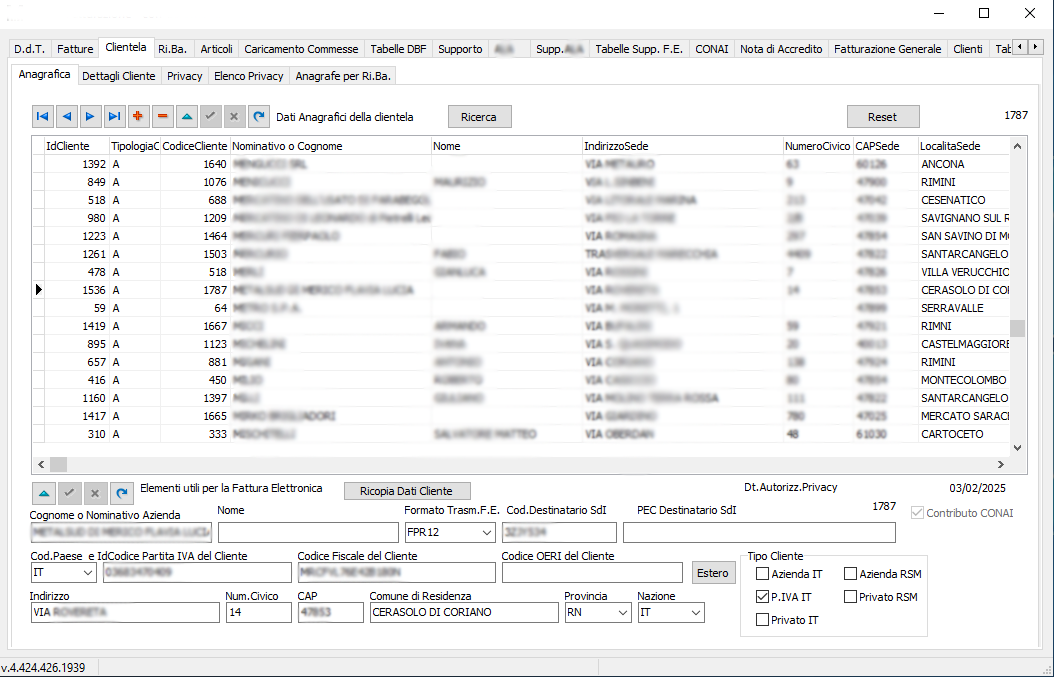

Dati anagrafici della clientela per la fatturazione
Possibilità di gestione delle dichiarazioni sulla privacy e i dati per l'emissione delle RiBa

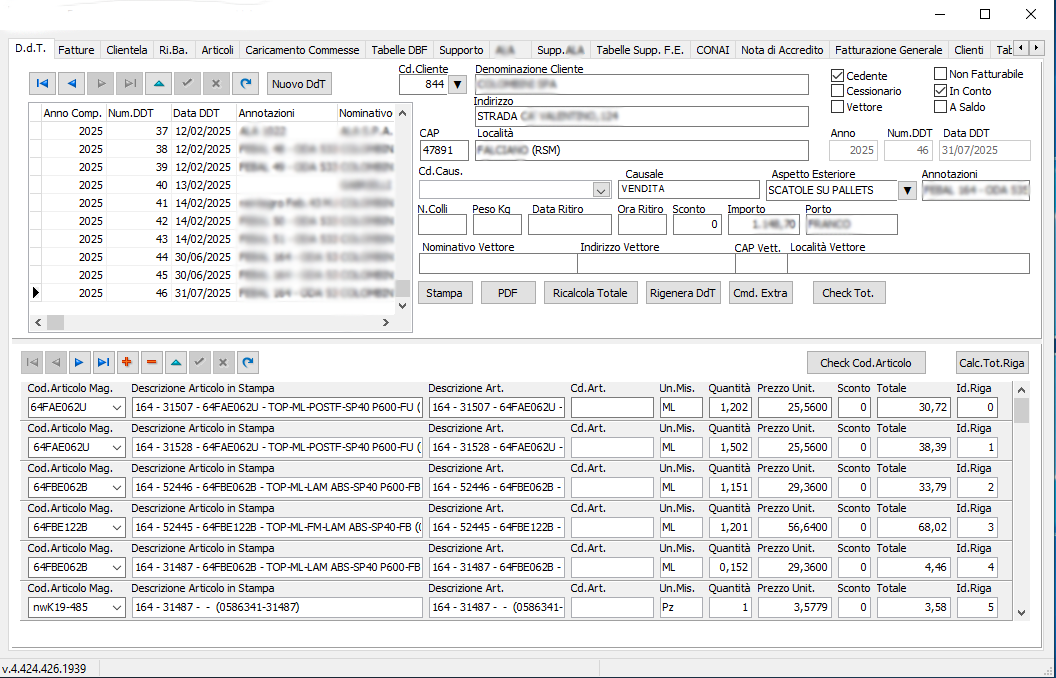

Gestione dei documenti di trasporto

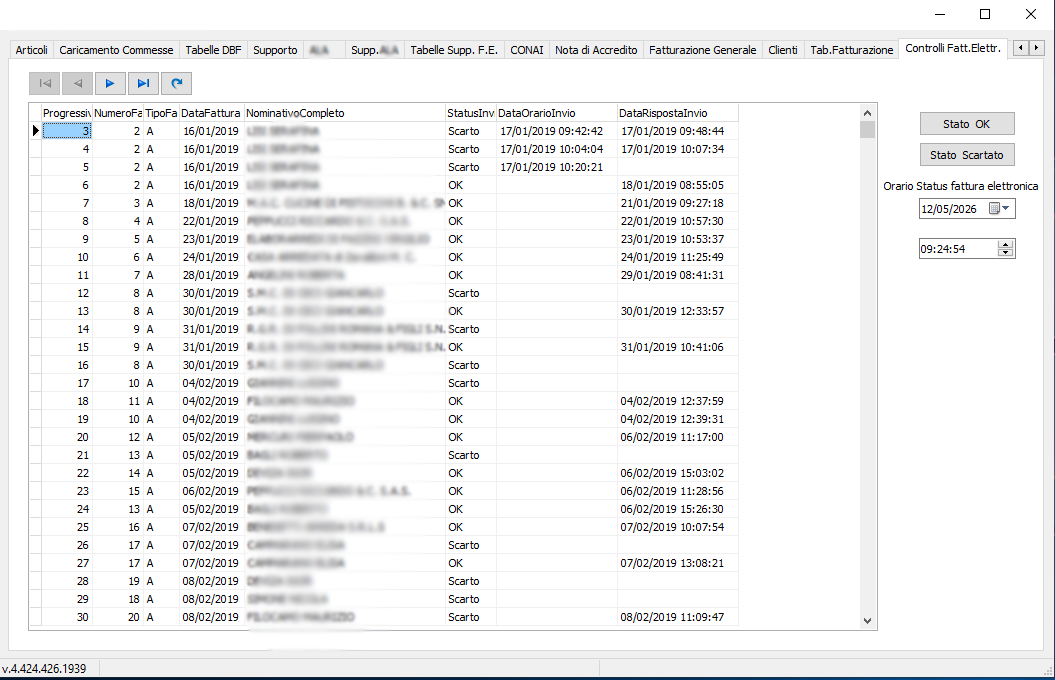

Sezione per la verifica delle fatture elettroniche

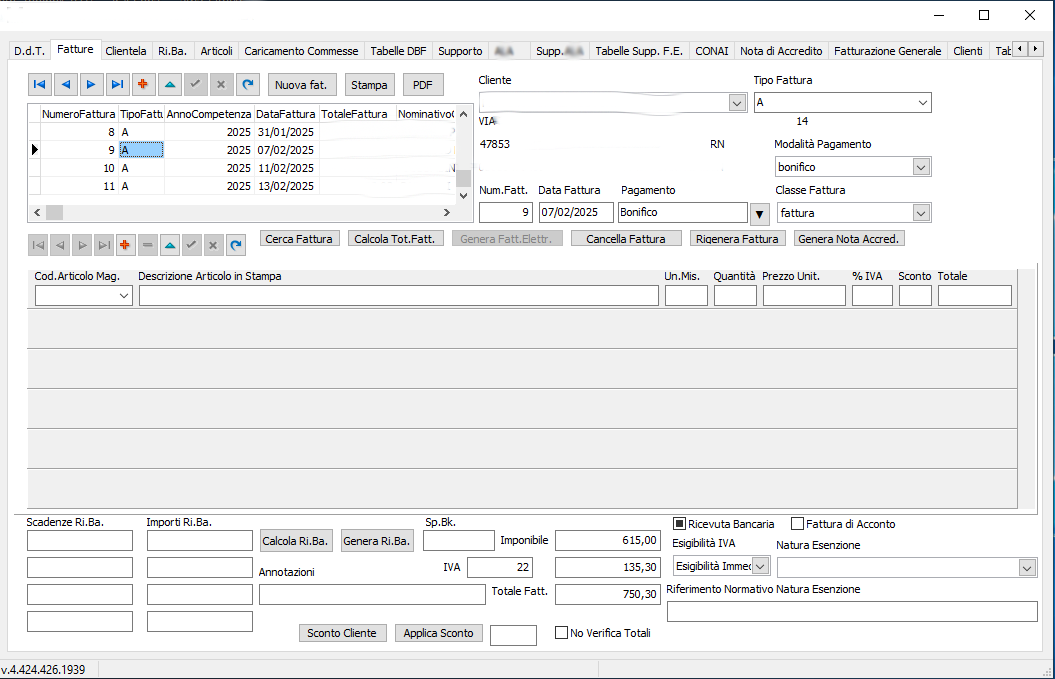

Gestione delle fatture emesse

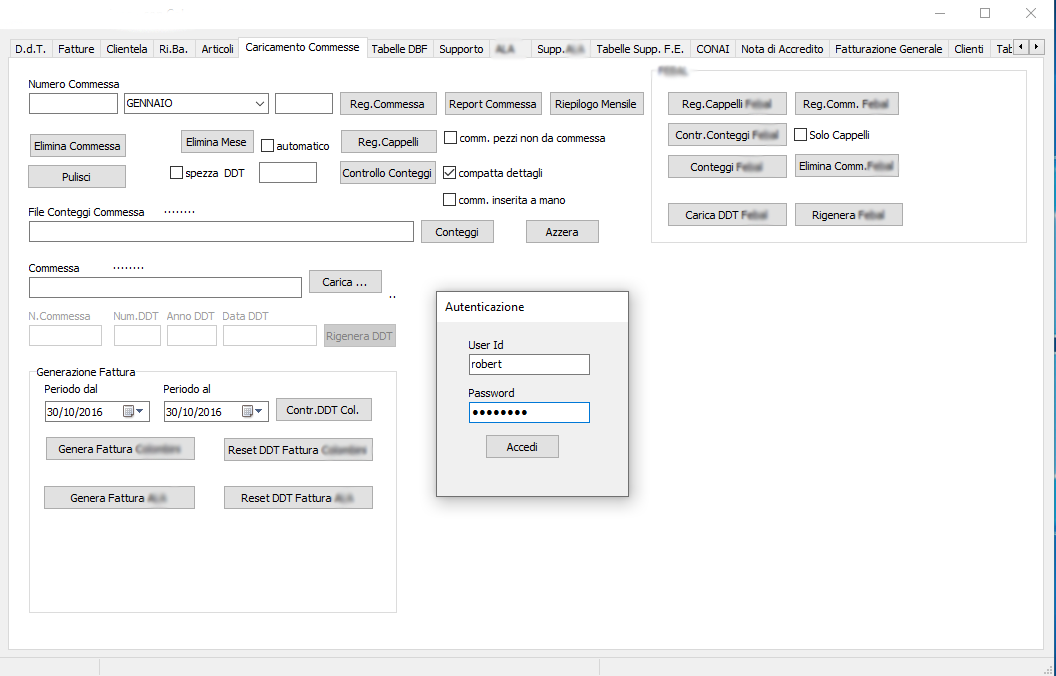

Login per l'accesso al programma di fatturazione

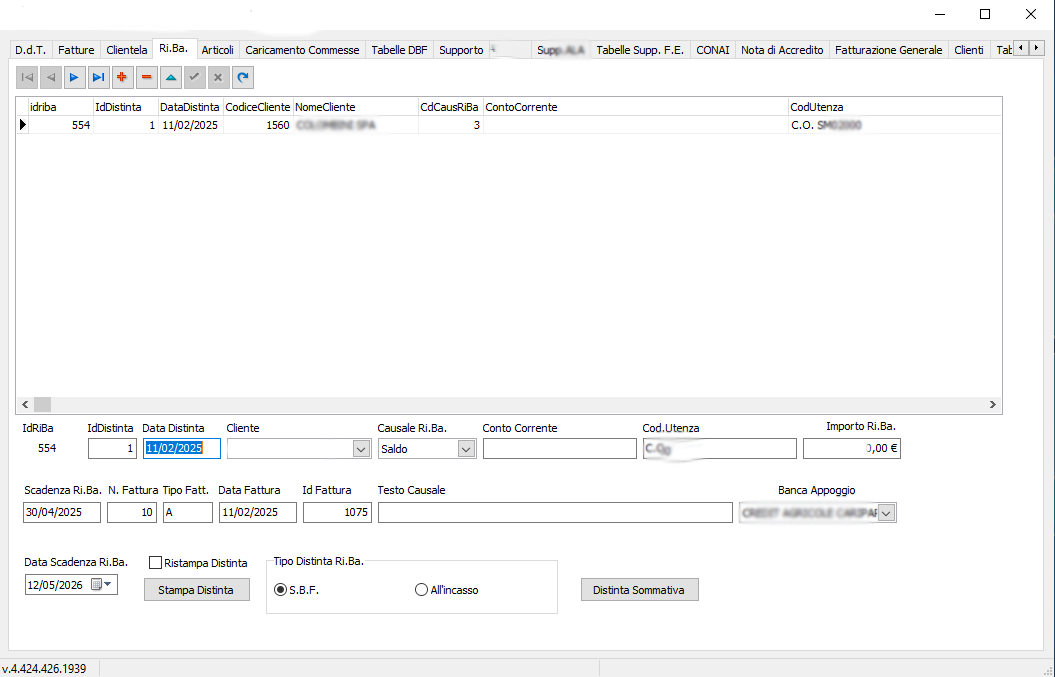

Scheda gestione RiBa

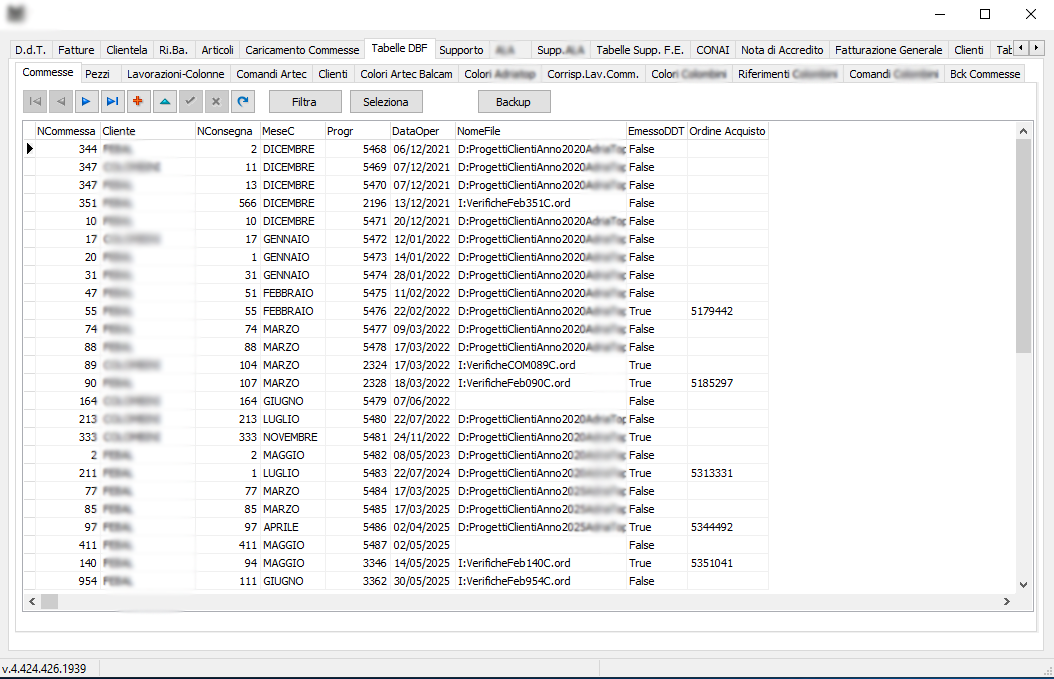

Tabelle di supporto a tutte le pratiche effettuate con il programma

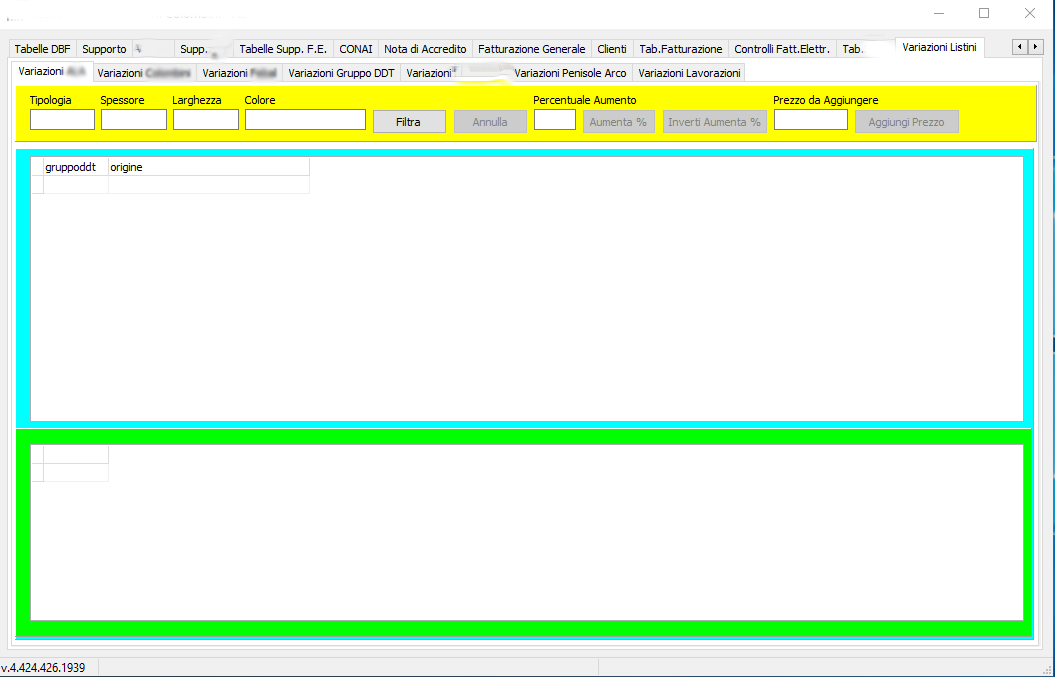

Scheda per la variazione semplificata dei listini prezzi per i clienti

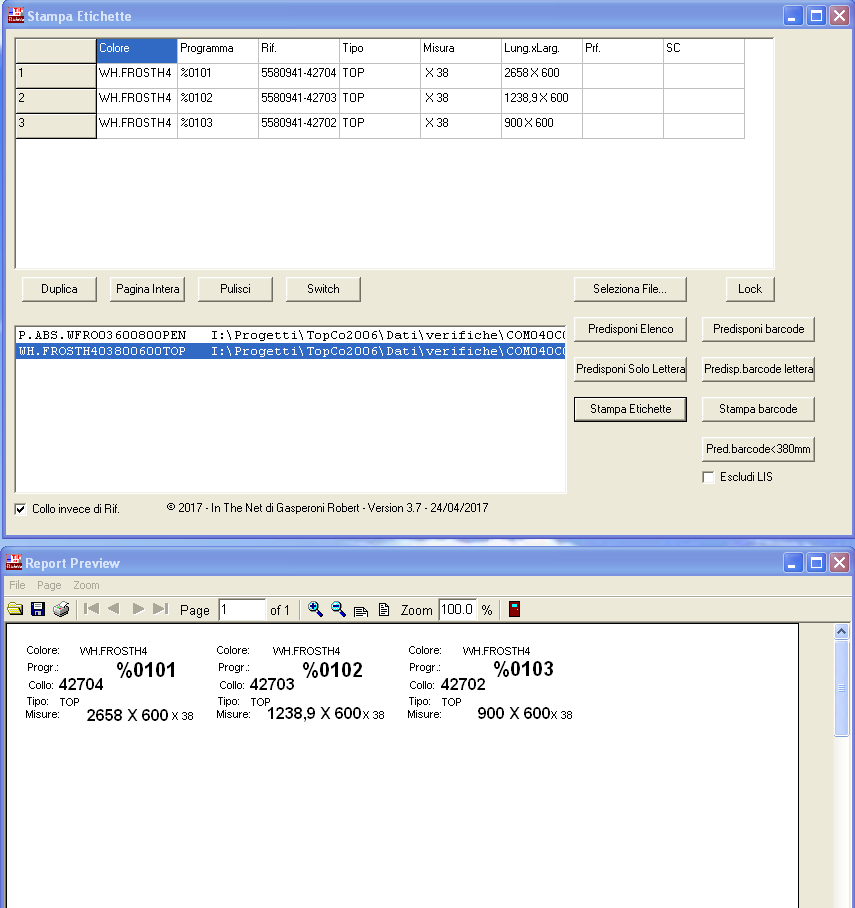

[Stampa Etichette] Programma per la stampa d'emergenza delle etichette
